Fibre optique 24FO OM3 STRUCT LIBRE INT/EXT SH NRE
Fibre optique 24FO OM3 STRUCT LIBRE INT/EXT SH NRE
Les fibres INTEXxxC, dédiées aux installations intérieures et extérieures, existent en monomode ou multimode et peuvent contenir jusqu'à 24 brins en tube central. Les câbles INTEX répondent aux spécifications IEC, ITU et TIA et sont déclarées Cca selon la norme CPR EN50575.
Fibre optique 24FO OM3 STRUCT LIBRE INT/EXT SH NRE
Caractéristiques :

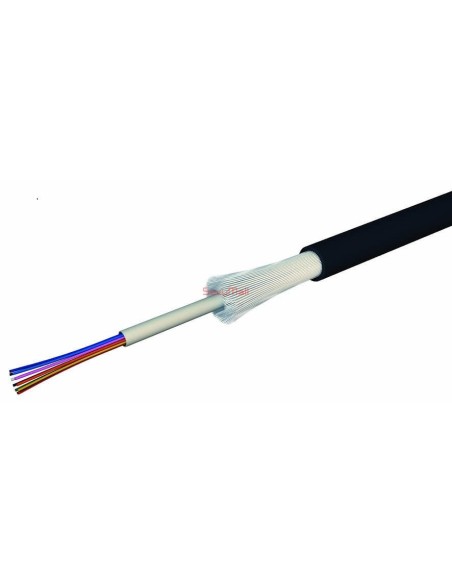

Ce câble optique peut être aussi bien utilisé en intérieur qu’en extérieur. La fibre optique monomode ou multi mode, suit et dépasse les spécifications IEC*, ITU et EIA/TIA. Le tube central PBT peut contenir jusqu’à 24 brins (1). Il est rempli d’un gel d’étanchéité afin d’éviter une infiltration d’humidité. Les brins sont colorés pour une identification facile. De la fibre de verre “Water Blocking” (3) est assemblée autour du tube central (2) servant de protection anti-rongeur et de barrière contre l’humidité. La protection finale est assurée par une gaine LSZH (5) extrudée autour de la fibre de verre. Un filin de déchirement (4) est positionné sous la gaine extérieure pour faciliter le dégainage.
Méthode de test IEC-60794-1-2
Test Méthode
TIA/EIA-455
FOTP No.
Nombre des fibres 2 4 6 8 12 24
Nombre de tube 1 1 1 1 1 1
Diamètre nominal du tube [mm] 3.1 3.1 3.1 3.1 3.1 4.2
Diamètre extérieur nominal
[mm] 6.5 6.5 6.5 6.5 6.5 8.1
Epaisseur de gaine [mm] 1.0 1.0 1.0 1.0 1.0 1.4
Force de traction max (N) 1200 N 1200 N 1200 N 1200 N 1200 N 1200 N E1 33
Rayon de courbure minimal 20 x D
Résistance maximale
d’écrasement (N) 3000 N 3000 N 3000 N 3000 N 3000 N 3000 N E3 41
Tenue au feu IEC 60 332-1
RPC (CPR) Cca-s1-d1-a1
Température de stockage - 40° C to +70° C
Température d’utilisation - 20° C to +70° C
Poids Nominal [kg/km] 35 37 39 41 45 62
