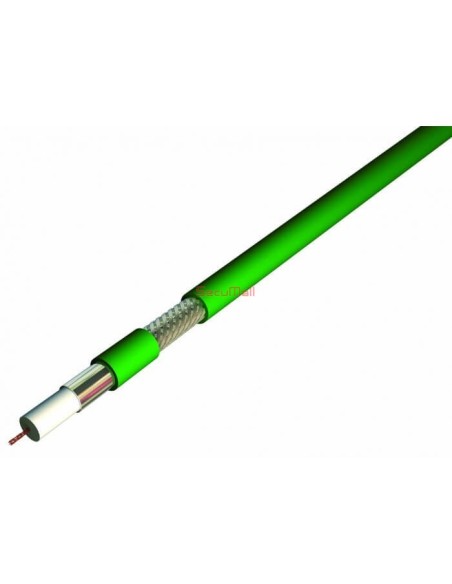

Câble co-axial video 7 x 0,40 mm2, 75 Ohms, vert, pour transmission vidéo sur longues distance

    Câble co-axial video 7 x 0,40 mm2, 75 Ohms, vert, pour transmission vidéo sur longues distance

    Câble co-axial video 7 x 0,40 mm2, 75 Ohms, vert, pour transmission vidéo sur longues distance

    Câble co-axial video 7 x 0,40 mm2, 75 Ohms, vert, pour transmission vidéo sur longues distance est utilisé pour la transmission de signaux numériques ou analogiques dans les applications vidéo surveillance sur de longues

    Connecteur 75 ohm pour câble 7mm vidéo surveillance
    Connectique: BNC mâle
    Impédance: 75 ohms
    Mode de raccordement: À sertir
    Type de câble video associé: XK100 (Ø7mm)
    Convient pour du câble co-axial type HR6





    Câble co-axial video 7 x 0,40 mm2, 75 Ohms, vert, pour transmission vidéo sur longues distance

    Gaine :PVC Vert RAL 6017 Ø nom. : 6,95 mm.

    1er blindage :Ruban Aluminium/PES Recouvrement : > 100%.

    2ème blindage :Tresse cuivre étamé Recouvrement : 70%.

    Ame :Cuivre nu 7 x 0,40 mm.

    Diélectrique :Polyéthylène cellulaire Ø nom. : 5,0 mm.

    Caractéristiques
    MatérielDétailPoucesMm
    Le conducteur interneLe cuivre0.03200.8128
    DiélectriqueMousse de polyéthylène0.13503.429
    1er conducteur externeBande de l'APA étanche0,1884.78
    2e conducteur externeTresse de DPA de 90 %0,2125.38
    3e conducteur externe------
    4e conducteur externe------
    VestePVC, retardateur de flamme, blanc0.2406.10
    Les paires torsadées------
    Messenger------



    Spécifications électriques
    Impédance, Ω75±3
    Vitesse de propagation, %82 %
    La capacitance, nominale16,0 pF/ft54pF/ft
    Résistance CC10.50Ω/ kft

    L'atténuation, [email protected] 68ºF (20 °C )
    La Fréquence, MHzDB/ 100 ftDB/ 100 m
    100,862.82
    501.916.26
    1002,789.11
    2004.0613.31
    4006.0119.71
    7008.4727,78
    9009,8232.20
    100010.4734.34

    N° de Modèle.
    RG59+2C
    Type
    Isolé
    Type de conducteur
    Solide
    Demande
    Aérien
    Matériau conducteur
    Cuivre
    Matériau de la gaine
    PVC
    Matériau isolant
    PE
    Forme Matériel
    Fil rond
    Domaine d′application
    LSOH
    Certificat
    ISO9001, CE, RoHS
    Marque
    Xizhou Tech
    Marque Déposée
    DOPEN
    Paquet de Transport
    Wooden Drum with Carton
    Spécifications
    33*33*33cm
    Origine
    Hangzhou, China

    Code SH
    8544200000



    SIA-XK100
